浅析除尘布袋的设计参数

来源:元琛环保科技 官网:https://www.shychb.com/ 点击:609次发布时间:2023-05-09 10:00:00

除尘布袋是布袋除尘器开展工业除尘的核心部件,除尘布袋选择和除尘方案的设计需要综合考虑粉尘颗粒物、粉尘流量流速、除尘器特质、温度等实际情况。从而对除尘布袋和除尘方案的具体参数进行设置,保证除尘布袋的工作开展与除尘效率。因此对相关运作参数进行严格设置十分重要,以下是除尘布袋在布置与除尘系统设计时需要严格遵循的相关参数:

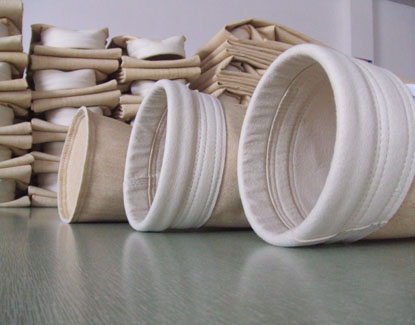

除尘布袋

数量

除尘布袋的数量可以通过要求的总过滤面积计算得出。通过除尘布袋的数量还能计算出整个除尘器的室数,室数一般情况下需要根据除尘需要进行确定。通常把多于6个室的除尘器的室数定为双排,把少于5个室的除尘器的各室定为单排。

间距

除尘布袋的间距也大有讲究,并不是随意摆放的需要严格参考相关数据。当滤袋的直径d为150mm时,间距选取c=180~190;直径d=210mm时,间距选取c=250~280mm;直径d=230mm时,间距选取c=280~300mm;总之,滤袋中心距一般为d+(40~60)mm。

排列

除尘布袋的排列方式主要有两种,包括:三角形排列和正方形排列。两种不同的排列方式各有特点。三角形排列方式的优点是占地面积小,但检修不方便,不利于空气流通,所以通常并不会采用这种方式对除尘布袋进行排列。而正方形排列方式能够有效规避上述弊端,是目前较为常用的一种除尘布袋排列方式。为了便于安装和检修,当滤袋较多时,可将滤袋分成若干组,最多时可由6列组成一组。每组之间留有400mm宽的检修人行道,边排滤袋和壳体也留有200mm宽的人行道。

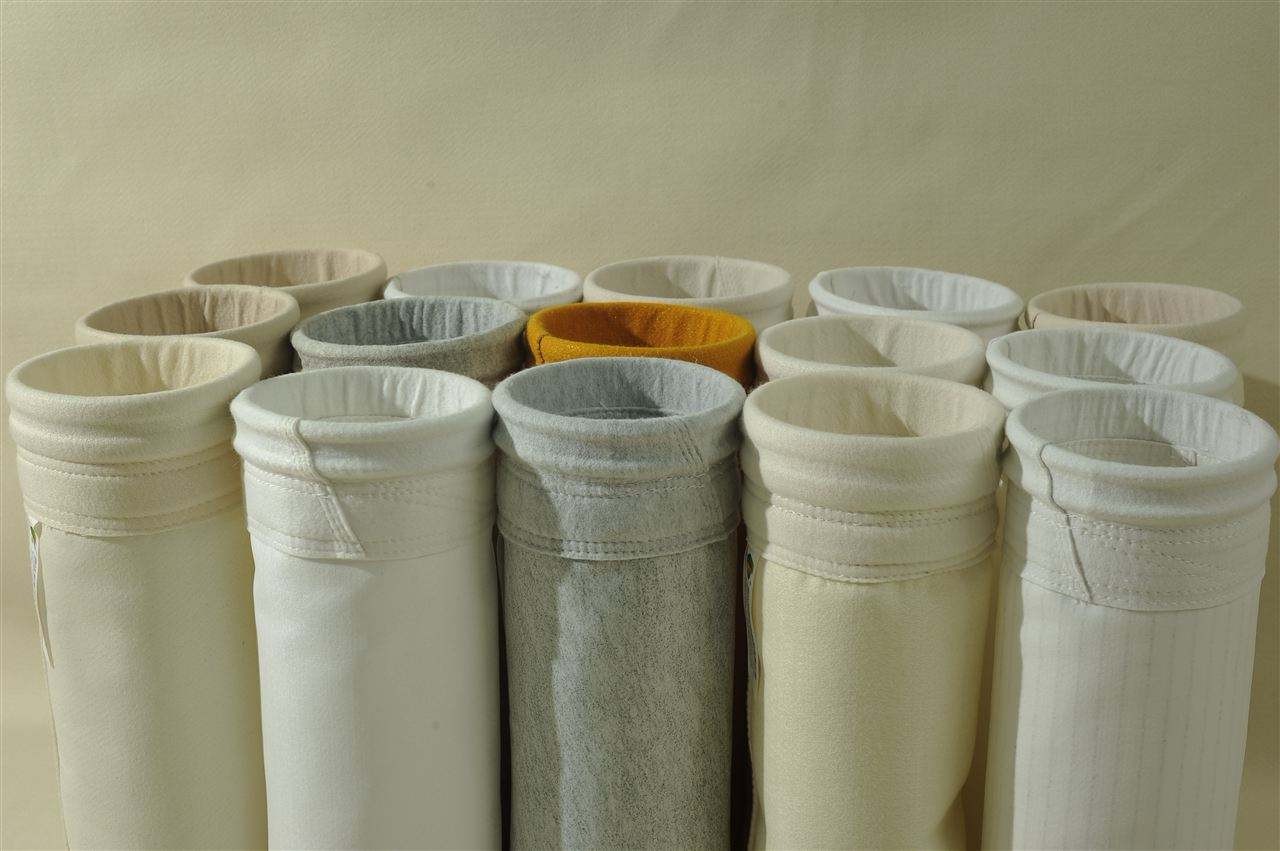

除尘布袋相关参数

过滤方向

根据除尘布袋的过滤方向分类,除尘布袋主要有两种:内滤式除尘布袋和外滤式除尘布袋。

内滤式除尘布袋:含尘气体由滤袋内向外滤袋外流动,粉尘被分离沉积在滤袋的内侧表面。一般为机械振动、反吹、气环反吹等清灰方式的袋式除尘器采用。

外滤式除尘布袋:含尘气体由滤袋外向外滤袋内流动,粉尘沉积在滤袋的外侧表面,滤袋内必须设置骨架(滤袋框),以防滤袋被吹瘪。一般为脉冲喷吹、回转反吹等清灰方式的袋式除尘器采用。

进气口位置

进气口位置的也需要在设计除尘方案时进行设置,通常采用下进风或上进风的方式。

下进风:含尘气体由除尘器下部进入,气流自下而上,大颗粒直接落入灰斗减少滤袋磨损,延长了清灰时间,但由于气流方向与粉尘下落方向相反,容易带出部分微细粉尘,降低了清灰效果,增加了阻力,下进风式除尘器结构简单,成本低,应用较广。

上进风:含尘气体由除尘器上部进入,粉尘沉降与气流方向一致,有利于粉尘沉降,除尘效率有所提高,设备阻力也可降低15%~30%。
