除尘滤袋的尺寸应该怎么来计算?

来源:元琛环保科技 官网:https://www.shychb.com/ 点击:228次

除尘滤袋的尺寸应该怎么来计算

很多时候我们都知道厂家需要采购除尘布袋,但是很多人不知道怎么样才能够准确的测量出来合适的尺寸,导致最后布袋无法进行正常的使用。前段时间我们有个外贸的客户,因为测量不准确,导致错误,因此导致没有办法安装布袋,导致进行返工重做,损失很大,根本原因就是因为没有准确的测量好布袋的尺寸导致的。除尘布袋测量有准确的计算公式。

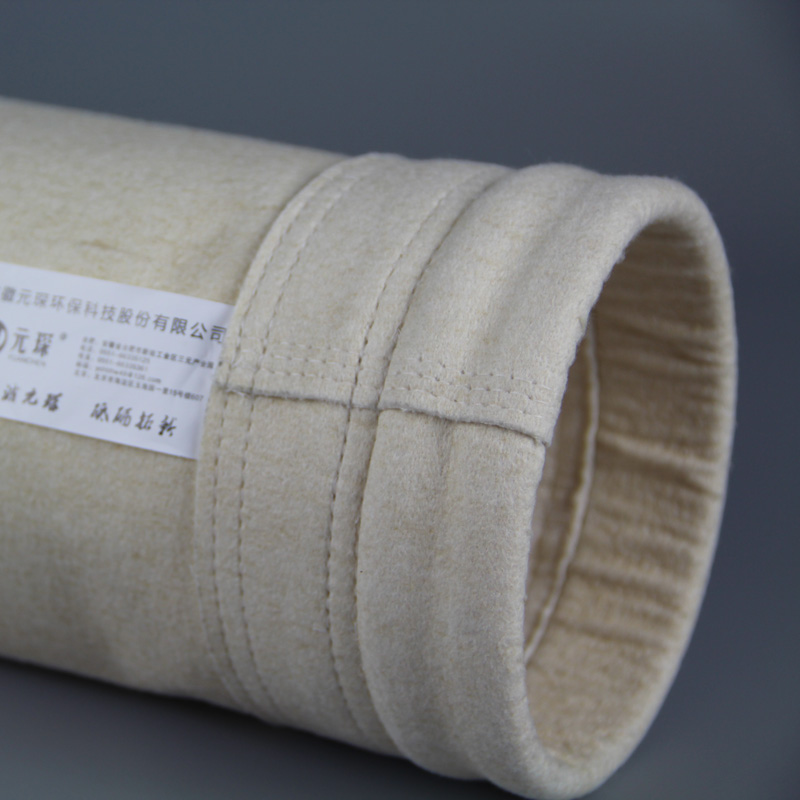

1、按单条圆形滤袋的面积在滤袋加工过程中,因滤袋要固定在花板或短管,有的还要吊起来固定在袋帽上,所以滤袋两端需要双层缝制甚至多层缝制:双层 缝制的这部分因阻力加大已无过滤的作用,同时有的滤袋中间还要固定环,这部分也没有过滤作用。大、中型反吹风除尘器中,滤袋长10m,直径0.292m, 其公称过滤面积为0.0292×10=925m;如果扣除没有过滤作用的面积0.75m,其净过滤面积由8.25-0.75=7.5m。由此可见,滤袋没 用的过滤面积占滤袋面积的5%~10%,所以,在大、中除尘器规格中应注明净过滤面积大小。

除尘滤袋的尺寸应该怎么来计算

2、求出总过滤面积和单条除尘布袋的面积后,就可以算出滤袋条数。如果每个滤袋室的滤袋条数是确定的,还可以由此计算出整个除尘器的室数。尽管在除 尘器的设计或选用中按需要确定室数,但从场地布置和维修方便考虑,常把超过6个室的除坐器的室数定为双排。把少于5个室的除尘器的各室定为单排。

3、除尘布袋处理风量是指布袋除尘器在单位时间内所能净化气体的体积量。单位为每小时立方米(m3/h)或每小时标立方米(Nm3/h)。是袋式除尘器设计中最重要的因素 之一。要选择合适的处理风量,风量过小,布袋容易堵塞,除尘效率降低;风量过大,增加设备的投资,给客户带来经济负担。能够为客户选择合理的处理风量往往要根据设计人员的经验和客户的生产工艺状况来决定的。

除尘滤袋的尺寸应该怎么来计算

4、算出总过滤面积:根据通过除尘器的总气量和先定的过滤速度,按下式计算总过滤面积:求出总过滤面积后,就可以确定袋式除尘器总体规模和尺寸。

袋除尘器过滤面积确定了,那么其处理风量的大小就取决于过滤速度的选定,公式为:Q = v × s × 60 (m3/h)

式中: Q — 处理风量

v — 过滤风速(m/min)

s — 总过滤面积(m2)

注明: 过滤面积(m2)=处理风量(m3/h)/(过滤速度(m/min)x60)
