SCR脱硝设备原理及工艺流程

来源:元琛环保科技 官网:https://www.shychb.com/ 点击:2101次发布时间:2023-11-22 10:30:26

一、SCR脱硝装置的基本原理

SCR脱硝技术是一种广泛应用的烟气脱硝方法,其基本工作原理是在一定温度和催化剂的作用下,通过选择性催化还原(SCR)过程,利用还原剂将烟气中的氮氧化物(NOX)选择性还原成无毒、无污染的氮气(N2)和水(H2O)。催化剂的作用在于降低反应的活化能,使反应在较低的温度范围内进行。通常,反应温度控制在150 ~ 450℃之间。在燃煤电厂的实际操作条件下,SCR脱硝技术能够有效降低NOX的排放,提高环保性能。脱硝还原剂常用的有氨水、液氨和尿素,其中液氨是工业上常用的选择。

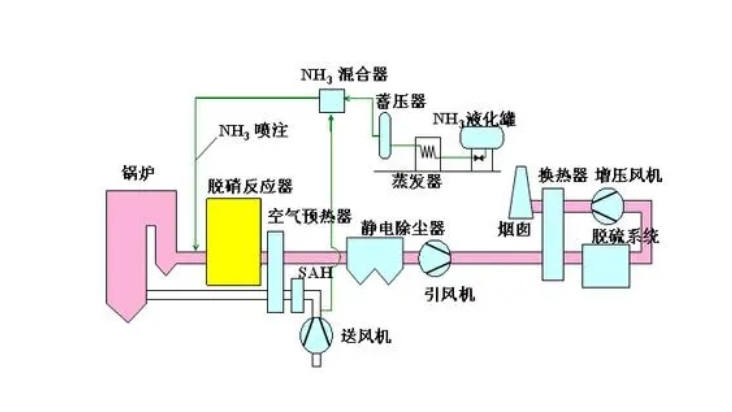

脱硝流程

二、SCR脱硝设备的系统组成

SCR脱硝设备的系统由SCR催化反应器、喷氨系统、烟气旁路系统、氨储存及制备系统等组成。通常,SCR反应器位于高温烟道内,即在省煤器和空气预热器之间。在这个位置,烟气温度适合反应进行。项目中采用的是高粉尘布置方式,即将烟气分成两路并行进入垂直布置的SCR反应器,每台锅炉配备两个反应器。喷氨系统位于烟气进入催化剂层之前,确保充分混合。经过催化剂层反应后的烟气进入后续处理单元,包括空气预热器、静电除尘器、引风机和脱硫装置,最终排放至烟囱。

三、SCR脱硝设备脱氮工艺流程

SCR脱硝设备的脱氮工艺流程主要包括脱硝还原剂的供应、喷氨系统、催化反应器、以及后续处理单元。通常,液氨作为脱硝还原剂,通过灌装车运输并以液态形式储存在氨罐中。在SCR系统中,液氨经蒸发器汽化后注入烟气中。汽化的氨与稀释空气混合,并通过喷氨格栅喷入SCR反应器上游的烟气中。在SCR反应器中,催化剂促使还原剂与烟气充分混合并发生选择性催化还原反应,从而实现NOX的有效去除。最终,经过后续处理单元的处理,脱硝后的烟气排放至烟囱,达到环保要求。
